慶鈴水罐消防車技術規格書

慶鈴水罐消防車技術規格書

一、概述

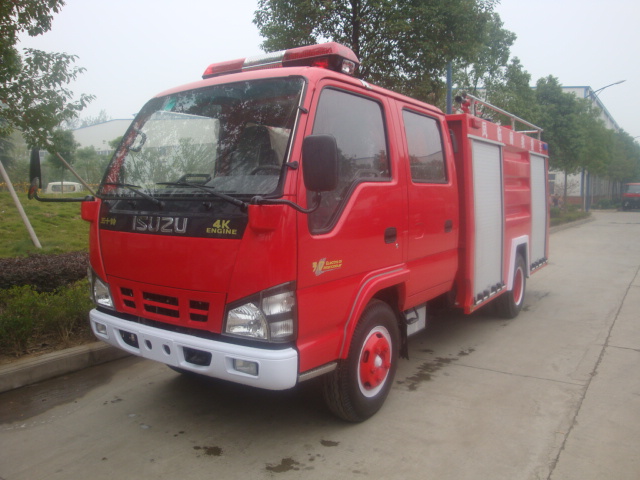

慶鈴水罐消防車，采用慶鈴700P型載重汽車二類底盤QL1100TLARY改裝而成。該車具有功率大、車速高等特點；采用改裝雙排駕駛室，乘座舒適、操作集中、維修簡便，可廣泛用于大中城市公安消防隊、石油化工、廠礦企業及港口、碼頭等場所，撲救大型油類火災和一般物質火災，是理想的中型消防裝備。

    整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第三階段限值的規定要求（歐Ⅲ標準）；所配消防泵和消防炮均通過國家消防裝備監督檢驗中心檢測；消防接口符合GB12514-2006標準；整車通過3C認證，符合機動車輛上牌的有關規定。

    整車主要參數

長×寬×高：  6860×2200×2910 mm

最高車速：    110km/h

汽車通過角：  接近角≥21° 離去角≥15°

總重：        10000Kg

軸距：        4175mm

載重：        PM40L：水：3000Kg 泡沫：1000Kg

              SG40L：水：4000Kg

二、底盤

（1）制造商：慶鈴汽車股份有限公司

（2）型號：700P系列QL1100TLARY

（3）發動機

型號：4HK1-TC

類型：直列四缸、水冷、高壓共軌增壓中冷柴油機

額定功率： 129Kw/2600rpm

最大扭矩： 500Nm/（1500～2000）rpm

排量：5.193L

排放標準：GB17691-2005國Ⅲ,GB3847-2005

（4）軸距：4175mm

（5）最高車速：95km/h

最大爬坡度：   35 %

最小轉彎直徑： 16m

（6）郵箱容積：100L

（7）變速箱：MLD-6Q

三、上裝結構及性能參數

1、乘員室

乘員室內設有前后兩排座位，可乘座6人(包括駕駛員1人)。原車儀表板處設置消防操縱儀表板及警燈控制盒；后排座位靠背設置4具空氣呼吸器專用靠背及固定夾具，駕駛室可以翻轉，便于發動機的維修。

2、取力器：

型號：FVR34QJ/700P

形式：全功率夾心式取力器。

功能：可實現車輛邊行走邊打水。

2、上裝車身

（1）泵房和器材箱

主框架結構采用Q235優質多孔鋼全焊接結構，外裝飾板采用光滑鋁板，用進口高強度粘結膠粘結。

泵房:泵室位于乘員室后部, 兩邊與后邊設鋁合金卷簾門，內有照明燈。

器材箱：位于車身后部, 兩邊設鋁合金卷簾門，內有照明燈。多孔鋼結構便于器材裝夾和位置調整。后部設上車爬梯，位置適當。

車頂：防滑, 可行走

保暖裝置：安裝獨立的燃油發生器（根據客戶要求選配）。

（2）水罐

容量: 3000L（PM40L）/4000L（SG40L）。

材質: 碳鋼，設計厚度為3：3：2（底板：側板：防蕩板）。

人孔：設DN430人孔1個，帶有快速鎖定/開啟、自動泄壓裝置。

溢流口：≥DN50。

放余水口：設1 個DN 40水罐放余水口，配球閥。

注水口：≥DN80,接DN 80內扣接口2只， 分別設在車的左右兩側，每邊1只,帶悶蓋。

進水口：水罐到水泵進水管≥DN100,閥門，可手動控制。

（3）泡沫罐:

容量: 1000L（PM40L）。

材質: 碳鋼，設計厚度3：3：2（底板：側板：防蕩板）。

人孔：設DN430人孔1個,帶有快速鎖定/開啟、自動泄壓裝置。

溢流口：≥DN50。

放余水口：設1 個DN 40水罐放余水口，配球閥。

3、水系統：

1）水泵采用CB20·10/30·60型車用消防泵

形式: 中低壓離心泵?！?SPAN lang=EN-US>

低壓流量：在1.0MPa壓力下60L/s，最大吸深：7m，最大吸深時引水時間：  50s

中壓流量：在2.0MPa壓力下30L/s。

管道用20號無縫鋼管。

布置形式：后置

進出水口: 泵房?jì)蓚雀髟O1個DN100吸水口帶手動蝶閥，接口為內扣式鋁合金制成，配有不銹鋼濾網，帶悶蓋，左右各設1個DN65內扣式出水口,帶手動球閥和悶蓋。

2）泡沫比例混合系統:

形式：手動泡沫比例混合系統，混合比例3%、6%。

型號：PH32

4、滅火裝置

（1）車載（水、泡沫）炮（PM40L用）:

型號：PP24型車用消防炮

制造商：章丘消防廠

回轉角度：≥270°

最大仰/俯角：最大仰角+45°最大俯角-15°

流量及射程： 24L/s  泡沫³40 m  水 ³45 m

（2）車載水炮（SG40L用）

型號：PS30-50D水炮

制造商：  章丘消防廠

回轉角度：360°水平回轉,

最大仰/俯角：最大仰角+70°最大俯角-30°

流量及射程： 30 L/s    水 ³50 m

5、消防控制系統

泵室內操控盤：所有參數顯示、能進行各種控制功能的操作，具有中文標識。

駕駛室內操控盤：所有參數顯示、控制功能的操作，具有中文標識。

6、電氣設備

（1）電動控制系統采用優質組件。

（2）車輛照明：采用24V電壓，符合GB4785－1998規定要求。

（3）駕駛室信號裝置：

長排警燈1個，符合GB13954-2004的規定。

電子警報器1個，符合GB8108-1999的規定，功率≥100W，有連續調頻功能。

駕駛室內設置 ：1個24V/12V通訊電源接口。

（4）火場照明:

上裝后部安裝消防探照燈1個。

（5）附加電器設為獨立式電路，控制裝置安裝在駕駛室內便于檢查和操作的位置。

7、表面處理：

（1）面漆：進口

（2）顏色：車體外表面主色為大紅色

8、隨車消防器材的布置和配備標準

（1）隨車器材的裝夾布置：

使用防銹蝕、防振動、防脫落、防劃傷、旋轉、推拉或抽拉式的專用夾具固定所有隨車器材。器材布置合理、緊湊、裝夾牢固，兩個動作內可取用任何器材。

（2）底盤隨車工具、備件配備：

底盤隨車工具一套，同型號備用輪胎一套，泡沫液外吸膠管1根。

（3）隨車消防器材配備表:（見下表）

序號	名稱	型號規格	數量
1	消防吸水管	KG100   2 m	4
2	濾水器	FLF100	1
3	消防水帶	KD接扣  13-65-20	8
4	消防水帶	KD接扣  13-80-20	4
5	分水器	FFS80	1
6	異徑接口	KJ65/80	2
7	消防栓過渡接扣	KY100/KT100	1
8	水帶包布	FP470	4
9	護帶橋	HQ600	1副
10	水帶掛鉤	FG600	2
11	地上消火栓扳手	FB400	1
12	地下消火栓扳手	FBA1000	1
13	開關直流水槍	QZG19	1
14	開花直流水槍	QZH19	1
15	空氣泡沫槍	PQ8	1
16	空氣泡沫槍	PQ16	1
17	消防吸水管扳手		1
18	鐵鍬		1
19	吸液膠管扳手		1
20	消防腰斧		1
21	鐵鋌
22	丁字鎬

9、技術文件

消防車產品合格證1份

消防車使用說明書1份

QL1100TLARY型載貨汽車說明書1份

QL1100TLARY型載貨汽車合格證1份

警報、警燈使用說明書1份
